ENVI và SARscape: Nền tảng Phân tích Hình ảnh Hàng đầu

Trong lĩnh vực viễn thám và phân tích địa không gian, ENVI và SARscape là hai cái tên hàng đầu, cung cấp những năng lực khoa học sâu sắc để khai thác thông tin từ dữ liệu hình ảnh. Kể từ khi được mua lại bởi NV5 Geospatial, các giải pháp này tiếp tục được đầu tư và phát triển, khẳng định vị thế là bộ công cụ không thể thiếu cho các nhà khoa học, nhà nghiên cứu và các chuyên gia phân tích.

ENVI: “Hệ điều hành” cho Dữ liệu Viễn thám

Hãy coi ENVI (Environment for Visualizing Images) như một nền tảng trung tâm hay một “hệ điều hành” cho mọi loại dữ liệu hình ảnh. Để sử dụng bất kỳ chức năng nào, bạn cần có giấy phép ENVI cơ sở. Các module khác là những “phần mềm chuyên dụng” được cài thêm để mở rộng năng lực của nền tảng này.

1. ENVI (Giấy phép Cơ sở - Base License)

Giấy phép này cung cấp toàn bộ các công cụ nền tảng để xử lý và phân tích hình ảnh.

• Chức năng Kỹ thuật: Đọc/ghi hàng trăm định dạng dữ liệu, nắn chỉnh hình học, hiệu chỉnh bức xạ cơ bản, thay đổi tổ hợp màu, tính toán các chỉ số phổ thông (như NDVI), phân loại ảnh có giám sát/không giám sát, các công cụ xử lý raster và vector cơ bản, và giao diện lập trình trực quan ENVI Modeler.
• Ví dụ Ứng dụng Thực tiễn:
  1. Quản lý Nông nghiệp: Sử dụng ảnh vệ tinh Sentinel-2 miễn phí để tính toán chỉ số NDVI, nhanh chóng tạo ra bản đồ sức khỏe cây trồng và xác định các khu vực cần bón phân hoặc tưới tiêu.
  2. Giám sát Tài nguyên nước: Dùng ảnh Landsat để tính toán chỉ số NDWI (Normalized Difference Water Index) nhằm khoanh vùng và theo dõi sự thay đổi diện tích của các hồ nước, đầm lầy qua nhiều năm.
  3. Lập bản đồ Lớp phủ cơ bản: Thực hiện phân loại không giám sát trên ảnh hàng không để tạo ra bản đồ phân loại sơ bộ các khu vực: đô thị, thảm thực vật, và mặt nước.
  4. Chuẩn bị Dữ liệu cho GIS: Nắn chỉnh trực giao và ghép các ảnh drone thô thành một ảnh nền (basemap) duy nhất, có độ chính xác cao để sử dụng trong ArcGIS Pro.
  5. Phát hiện Thay đổi Nhanh: So sánh hai ảnh chụp ở hai thời điểm khác nhau bằng kỹ thuật trừ ảnh (image differencing) để phát hiện nhanh các khu vực có sự thay đổi lớn, ví dụ như một khu vực vừa bị chặt phá rừng.

2. Module Mở rộng của ENVI

a. ENVI Atmospheric Correction Module (Hiệu chỉnh Khí quyển)

• Sự phụ thuộc: Yêu cầu giấy phép ENVI cơ sở.
• Chức năng Kỹ thuật: Cung cấp các thuật toán khoa học tiên tiến nhất như FLAASH và QUAC để loại bỏ ảnh hưởng của hơi nước, sol khí và sương mù trong khí quyển. Việc này giúp chuyển đổi giá trị pixel thành suất phản xạ bề mặt thực, một bước tối quan trọng cho các phân tích định lượng và so sánh khoa học.
• Ví dụ Ứng dụng Thực tiễn:
  1. Phân tích Đa thời gian: So sánh chính xác sự thay đổi của thảm thực vật giữa một ảnh chụp vào mùa khô (ít mây) và một ảnh chụp vào mùa mưa (nhiều hơi nước trong không khí).
  2. Nghiên cứu Chất lượng nước: Sau khi hiệu chỉnh khí quyển, các nhà khoa học có thể phân tích phổ của mặt nước để ước tính nồng độ diệp lục hoặc chất rắn lơ lửng.
  3. Phân loại Rừng Chính xác: Loại bỏ sương mù giúp các thuật toán phân loại phân biệt tốt hơn giữa các loại rừng lá kim và lá rộng có đặc tính phổ gần giống nhau.
  4. Địa chất và Khai khoáng: Việc lấy được giá trị phổ “sạch” là yêu cầu bắt buộc để có thể so sánh với thư viện phổ khoáng sản và xác định các khu vực tiềm năng.
  5. Hiệu chuẩn và Kiểm định (Cal/Val): Dùng để hiệu chỉnh dữ liệu vệ tinh với các phép đo phổ thực địa, đảm bảo tính nhất quán và khoa học của dữ liệu.

b. ENVI LiDAR Module

• Sự phụ thuộc: Yêu cầu giấy phép ENVI cơ sở.
• Chức năng Kỹ thuật: Cung cấp bộ công cụ đầy đủ để làm việc với dữ liệu đám mây điểm (point cloud) từ công nghệ LiDAR. Cho phép trực quan hóa 3D, lọc, phân loại các điểm (mặt đất, tòa nhà, thảm thực vật), và trích xuất các sản phẩm như Mô hình Số Độ cao (DEM), Mô hình Số Bề mặt (DSM) và các đối tượng 3D (tòa nhà, cây cối).
• Ví dụ Ứng dụng Thực tiễn:
  1. Quản lý Rừng: Phân loại các điểm LiDAR thành lớp mặt đất và lớp tán cây, từ đó tính toán chính xác chiều cao cây, mật độ tán che phủ và ước tính sinh khối cho từng cây.
  2. Quy hoạch Đô thị 3D: Tự động trích xuất các khối nhà 3D từ dữ liệu LiDAR để tạo ra mô hình số của thành phố, phục vụ cho phân tích tầm nhìn và quy hoạch xây dựng.
  3. Lập bản đồ Vùng ngập lụt: Tạo ra một mô hình DEM siêu chính xác từ các điểm LiDAR đã được phân loại là “mặt đất”, nền tảng không thể thiếu cho các mô phỏng thủy văn và ngập lụt chi tiết.
  4. Quản lý Hành lang Lưới điện: Tự động xác định các cây cối mọc quá gần đường dây điện bằng cách phân tích khoảng cách giữa các điểm LiDAR của thảm thực vật và các điểm của đường dây.
  5. Khảo cổ học: Phát hiện các cấu trúc cổ bị chôn vùi dưới tán lá rừng rậm bằng cách loại bỏ toàn bộ các điểm LiDAR thuộc về thảm thực vật và chỉ giữ lại các điểm thuộc về mặt đất.

Lưu ý: Theo bài “Xử lý LiDAR trong ENVI”, năng lực xử lý LiDAR hiện đã được tích hợp trong giấy phép ENVI cơ sở.

c. ENVI Deep Learning Module

• Sự phụ thuộc: Yêu cầu giấy phép ENVI cơ sở.
• Chức năng Kỹ thuật: Tích hợp các framework Trí tuệ Nhân tạo (AI) như TensorFlow và Keras vào ENVI. Cung cấp một giao diện trực quan để người dùng không chuyên về lập trình có thể dễ dàng tạo dữ liệu huấn luyện, huấn luyện các mô hình học sâu, và áp dụng chúng để tự động hóa các tác vụ nhận dạng và trích xuất đối tượng phức tạp.
• Ví dụ Ứng dụng Thực tiễn:
  1. Kiểm kê Tài sản: Huấn luyện một mô hình để tự động phát hiện và đếm tất cả các tấm pin mặt trời trên mái nhà trong một thành phố từ ảnh hàng không.
  2. Đánh giá Thiên tai: Sau một cơn bão, áp dụng một mô hình AI đã được huấn luyện để tự động khoanh vùng và phân loại mức độ thiệt hại của từng tòa nhà (hư hỏng nhẹ, trung bình, sập hoàn toàn).
  3. Giám sát Giao thông: Tự động đếm và phân loại các loại phương tiện (ô tô, xe tải) trong các bãi đỗ xe lớn hoặc trên các tuyến đường cao tốc từ ảnh vệ tinh độ phân giải rất cao.
  4. Nông nghiệp Chính xác: Phát hiện và khoanh vùng các cây trồng bị nhiễm một loại bệnh cụ thể dựa trên các đặc điểm về màu sắc và kết cấu mà mắt thường khó phân biệt.
  5. An ninh - Quốc phòng: Tự động xác định và đánh dấu vị trí của các loại khí tài quân sự (máy bay, xe tăng) được ngụy trang trong nhiều bối cảnh địa hình khác nhau.

SARscape: Chuyên gia Phân tích Dữ liệu Radar

SARscape là một module cực kỳ mạnh mẽ, chạy bên trong môi trường ENVI, chuyên dụng cho dữ liệu Radar (SAR). Để sử dụng SARscape, bạn bắt buộc phải có giấy phép ENVI cơ sở. Bản thân SARscape cũng có cấu trúc giấy phép phân cấp.

1. SARscape Basic & Core Modules

Đây là các giấy phép nền tảng của SARscape, cung cấp các công cụ xử lý SAR cơ bản.

• Chức năng Kỹ thuật: Đọc dữ liệu SAR từ hầu hết các cảm biến, xử lý đa góc nhìn (multilooking), lọc nhiễu (speckle filtering), nắn chỉnh hình học, và phân tích cường độ tín hiệu.
• Ví dụ Ứng dụng Thực tiễn:
  1. Lập bản đồ Lũ lụt: Khoanh vùng chính xác các khu vực bị ngập bất kể mây che phủ, dựa trên nguyên tắc mặt nước phẳng phản xạ tín hiệu radar đi chỗ khác và có màu tối trên ảnh.
  2. Phát hiện Phá rừng: Phát hiện các khu vực rừng vừa bị chặt phá, vì sự thay đổi từ tán cây gồ ghề sang mặt đất trống làm thay đổi đáng kể cường độ tín hiệu radar dội lại.
  3. Giám sát Tràn dầu trên biển: Dầu làm mặt biển lặng hơn, tạo ra các vùng tối trên ảnh SAR, giúp các cơ quan môi trường phát hiện và theo dõi các vệt dầu loang.
  4. Phát hiện Tàu thuyền (Ship Detection): Tàu kim loại phản xạ tín hiệu radar rất mạnh, hiện lên như những điểm sáng trên nền biển tối, được dùng trong an ninh hàng hải và chống đánh bắt cá trái phép.
  5. Phân loại Nông nghiệp: Phân biệt các loại cây trồng khác nhau (ví dụ: lúa nước và hoa màu) dựa trên sự khác biệt về cấu trúc hình học của cây, vốn ảnh hưởng đến cách tín hiệu radar bị tán xạ.

2. Module Mở rộng của SARscape

a. SARscape Interferometry (InSAR/DInSAR) Module

• Sự phụ thuộc: Yêu cầu giấy phép ENVI cơ sở và SARscape Core.
• Chức năng Kỹ thuật: Cung cấp các công cụ để thực hiện kỹ thuật giao thoa radar. Cho phép tạo Mô hình Số Độ cao (DEM) và đo lường sự dịch chuyển bề mặt xảy ra giữa hai lần chụp ảnh, thường dùng để phân tích các sự kiện biến dạng đột ngột.
• Ví dụ Ứng dụng Thực tiễn:
  1. Phân tích Động đất: Lập bản đồ chi tiết về sự biến dạng của mặt đất (trồi lên, sụt xuống) sau một trận động đất lớn.
  2. Giám sát Núi lửa: Phát hiện sự phồng lên của sườn núi lửa, một dấu hiệu cảnh báo sớm cho một vụ phun trào sắp xảy ra.
  3. Phân tích Trượt lở đất: Đo lường sự dịch chuyển của một vụ trượt lở đất lớn để đánh giá quy mô và mức độ ảnh hưởng.
  4. Tạo bản đồ Địa hình: Tạo ra một mô hình DEM có độ chính xác cao cho các khu vực thường xuyên bị mây che phủ, nơi các phương pháp quang học không hiệu quả.
  5. Giám sát Sông băng: Đo lường tốc độ di chuyển của các dòng sông băng.

b. SARscape Interferometric Stacking (PS/SBAS) Module

• Sự phụ thuộc: Yêu cầu giấy phép ENVI cơ sở, SARscape Core và SARscape Interferometry.
• Chức năng Kỹ thuật: Đây là module cao cấp nhất, sử dụng các thuật toán xử lý chuỗi thời gian ảnh SAR (như PS và SBAS) để đo lường các dịch chuyển chậm, kéo dài và rất nhỏ (milimet/năm) với độ chính xác cực cao.
• Ví dụ Ứng dụng Thực tiễn:
  1. Giám sát Sụt lún Đô thị: Tạo bản đồ tốc độ sụt lún hàng năm cho các khu đô thị lớn do khai thác nước ngầm, giúp các nhà quy hoạch xác định các khu vực rủi ro cao.

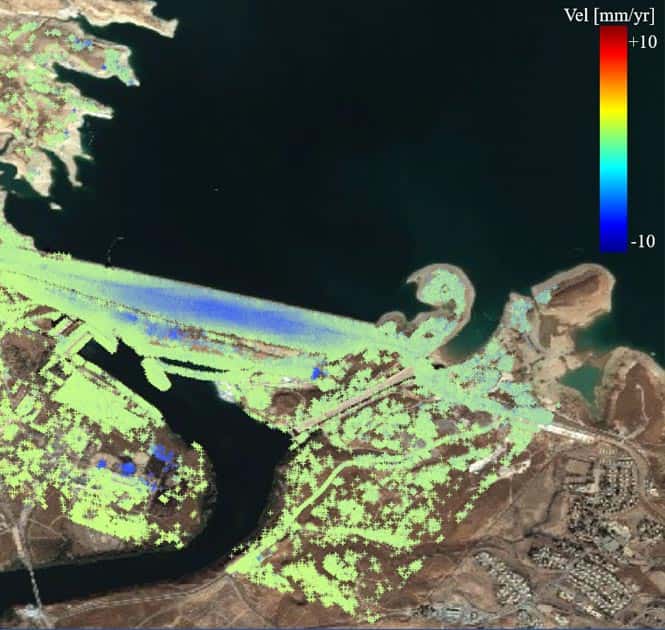

  2. Giám sát Sức khỏe Đập thủy điện: Theo dõi liên tục sự biến dạng của thân đập và các sườn núi xung quanh để phát hiện các dấu hiệu mất ổn định sớm.
  3. Theo dõi Hạ tầng Giao thông: Giám sát sự ổn định của các cây cầu lớn, đường cao tốc, đường băng sân bay, phát hiện các hiện tượng lún hoặc dịch chuyển có thể gây nguy hiểm.
  4. Quản lý Khai khoáng: Theo dõi hiện tượng sụt lún trên bề mặt do hoạt động khai thác hầm lò bên dưới, đảm bảo an toàn cho các khu vực dân cư lân cận.
  5. Giám sát Đường hầm và Tàu điện ngầm: Theo dõi sự biến dạng của mặt đất phía trên các công trình ngầm như đường hầm hoặc tuyến tàu điện ngầm trong và sau quá trình thi công.

Sơ đồ hoạt động và phụ thuộc giấy phép

Mối quan hệ giữa các phần mềm có thể được hình dung như sau:

• ENVI (Base License) — nền tảng
  • Module mở rộng:
    • ENVI Atmospheric Correction
    • ENVI LiDAR
    • ENVI Deep Learning
    • SARscape (yêu cầu ENVI Base để chạy)
      • SARscape Basic/Core Modules
        • SARscape Interferometry (InSAR/DInSAR)
          • SARscape Interferometric Stacking (PS/SBAS)

Nói cách khác, bạn không thể mua module Stacking mà không có module Interferometry, và không thể mua module Interferometry mà không có SARscape Core, và không thể chạy bất kỳ module SARscape nào mà không có giấy phép ENVI cơ sở.
